Кросспанель® и навеска

КРОССПАНЕЛЬ® — СТИЛЬНЕЙ, КРЕПЧЕ, ЛЕГЧЕ!

Новый инновационный вид торгового оборудования производства Абботт®.

СТИЛЬНЕЙ – современный внешний вид — узкий паз, стандартная ширина между пазами 50 мм.

КРЕПЧЕ – выдерживает нагрузку на один аксессуар в 1,5 раза больше, чем Экономпанель.

ЛЕГЧЕ – вес одной панели К1224 — 20 кг, экономия в 2 раза при транспортировке, хранении, погрузочно-разгрузочных работах, монтаже.

И ДЕШЕВЛЕ! Получите СУПЕРЦЕНУ и дополнительную информацию у официальных дилеров Абботт®. Тел.: +7 (985) 240-86-31



ЭВОЛЮЦИЯ ЭКОНОМПАНЕЛИ



НОВАЯ КРОССПАНЕЛЬ®:

  • Материалоемкость в 2 раза меньше без потери несущей способности
  • Транспортные и складские расходы в 2 раза меньше
  • Отходы производства в 3 раза меньше
  • Цена на 1/4 меньше

Испытания Кросспанели показали, что она выдерживает нагрузку в 1,5 раза больше на один аксессуар, чем у Экономпанели. Так, допустимая нагрузка на полкодержатель L=300 мм составляет 15 кг (у Экономпанели – 10 кг).



МОНТАЖ КРОССПАНЕЛИ

Крепление Кросспанелей осуществляется к поверхностям из бетона, кирпича, гипсокартона, деревянного бруса.

Установите панель на выбранное место к стене, проверьте уровнем горизонт верхнего торца панели или одного из пазов.

Плотно прислоните панель к стене и проделайте дрелью со сверлом диаметром 2,5 мм отверстия в пазах панели, при этом конец сверла наметит место отверстия в стене. Сделайте в панели 1200х2400 мм отверстия не менее чем в 9 местах — по 3 в верхнем, центральном и нижнем пазах (показано красным) для панелей, использующихся для небольших нагрузок (обувь, аксессуары, бижутерия, мобильные телефоны и т.д.). Для тяжелых товаров (верхняя одежда, бытовая техника, хозяйственные товары) сделайте 15 отверстий в 5 пазах (показано красным+синим), или более — для особо тяжелых товаров.

При монтаже нескольких панелей размером 1200х1200 мм установите сначала нижние панели. Cделайте 9 отверстий — по 3 в верхнем, центральном и нижнем пазах и закрепите панель саморезами. Затем установите верхние панели.

Если стены помещения сделаны из гипсокартона, бетона или кирпича, то Вам понадобятся дюбели и саморезы. Если стены из фанеры, дерева или ДСП крепление осуществляется без дюбеля только при помощи саморезов.

Прикрепите панели при помощи саморезов к стене через предварительно проделанные отверстия.

Комплекты саморезов с уменьшенным диаметром головки для крепления Кросспанели Вы можете приобрести у дилеров компании Абботт.

Разместите необходимые аксессуары (вешала, полкодержатели, крючки, корзины и т.д.) в пазах панели.



ПОЧЕМУ КРОССПАНЕЛЬ КРЕПЧЕ ЭКОНОМПАНЕЛИ

Толщина Кросспанели всего 10 мм, тогда как у экономпанели — 18 мм – почему же Кросспанель несет нагрузку в 1,5 раза больше, чем Экономпанель?

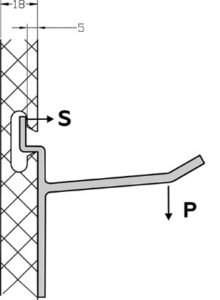

Рис.1

Рис.2

И в Экономпанели и в Кросспанели нагрузка Р разрушает силой S слой 5 мм передней стенки паза панели.

В пазу Экономпанели разрушающая сила S пытается расслоить материал МДФ (Рис.1), а в Кросспанели эта сила пытается вырвать кусок того же материала, но на это нужно усилие в 1,5 раза больше (Рис.2).

Получается, что в Кросспанели мы просто убрали 8 мм слоя материала МДФ, как лишнего, ведь в нем размещается отверстие (паз) и не несущий слой панели.

Рис.3

Рис.4

Как в Экономпанели (Рис.3), так и в Кросспанели (Рис.4) ее крепление к стене производится через заднюю стенку толщиной 5 мм.
